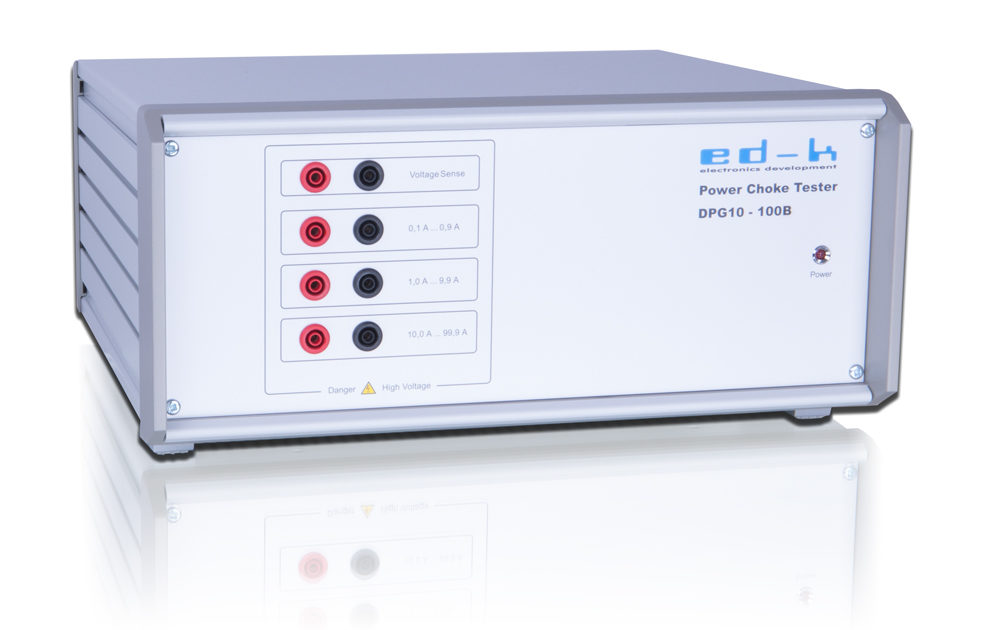

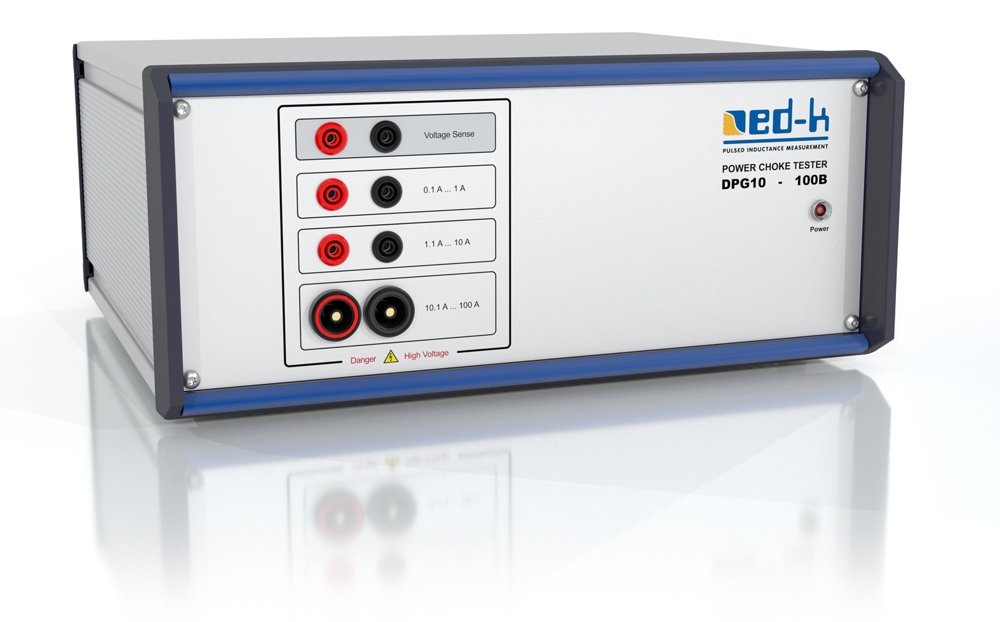

Power Choke Tester DPG10 – 100B

Der Power Choke Tester DPG10 – 100B wurde speziell für Wickel­güter mit kleinen Sätti­gungs­strömen ent­wickelt. Die drei Mess­bereiche um­fassen 0,1 – 1,0 A, 1,1 – 10,0 A und 10,1 – 100,0 A. Der Mess­strom ist ein­stell­bar in Schritten von 0,1 A.

Auch die Wider­stands­messung wurde ange­passt und erlaubt einen Mess­bereich bis 35 Ω (jedoch kann auch hier die Induk­tivitäts­kurve von Prüf­lingen mit größerem ohm­schen Wider­stand ge­messen werden, wenn der Wider­stand manuell ein­ge­geben wird).

Messstrom, max. 0,1 – 100 A
Impulsenergie, max. 1350 J
Messimpulsdauer, max. 3 µs – 1 s einstellbar
Messspannung 10 – 400 V einstellbar
Widerstandsmessung 0,01 mΩ – 35 Ω
Abmessungen 365 (B) x 325 (T) x 167 (H) mm³

Damit eignet sich diese Variante auch für Drosseln mit kleinen Sätti­gungs­strömen bis herab zu einigen 10 mA, wie z.B.

  • strom­kompen­sierte Drosseln in Print­ausführung

und/oder für Wickel­güter mit hohem ohm­schen Anteil, wie z.B.

  • Elektromagnete
  • Ventilantriebe
  • Wirbelstrombremsen
  • u.v.a.

Produkte pdf-icon-33Beschreibung und technische Daten des Power Choke Tester DPG10

Produkte pdf-icon-33Datenblatt der Power Choke Tester DPG10 Serie

Lieferumfang

  • DPG10 – 100B
  •  Kabelsatz
    • Messkabel 2x Force, 1x Sense, je 0,6 m mit Klemmen
    • USB Kabel und RS232 Kabel
    • Netzkabel
  • PC-Software für Windows
  • Bedienungsanleitung (deutsch oder englisch)
  • Kalibrierschein
  • Bibliothek (DLL) zur Integration des Gerätes in automatisierte Testumgebungen mittels eigener Applikation oder LabVIEW

Optionales Zubehör

  • Kelvin-Messleitungen (KK11-4)
  • Kelvin-Messleitungen für kleine Messobjekte (KK12-4)
  • überlange Messkabel (KL11-4)
  • Transportkoffer (CASE1)
  • Kundenspezifische Messleitungen auf Anfrage
