Zubehör

Der Einsatzbereich der Power Choke Tester DPG10 – Serie erstreckt sich von kleinen SMD-Bauteilen in der Größe eines Fingernagels bis hin zu großen Drosseln aus der Energietechnik mit mehr als 1000 kg Gewicht. Daher müssen einerseits dünne Drähte mit weniger als 0,5 mm Durchmesser, andererseits aber auch massive Stromschienen mit 20 oder 30mm Dicke kontaktiert werden. Der Anschluss muss zwingend in 4-Leitertechnik erfolgen, da sonst fehlerhafte Messergebnisse die Folge sind.

Der im Lieferumfang der Geräte bereits enthaltene Standardkabelsatz umfasst alle zum Betrieb notwendigen Kabel. Die Messkabel für den Anschluss der Messobjekte in 4-Leitertechnik bestehen aus einem speziellen Kabel mit großem Querschnitt für den Messstrom und einer separaten Messleitung für den Fühlerabgriff. Die Länge beträgt jeweils ca. 0,6 m. Die Klemmen fassen Drahtdurchmesser bis ca. 20 mm.

Für die jeweiligen Einsatzzwecke sind unterschiedliche Messkabel als Zubehör lieferbar. Bei Bedarf fertigen wir auch individuelle Messkabel nach Kundenanforderung.

ACHTUNG: Alle Messkabel mit 4mm Anschluss sind auch an die 6 mm Buchsen der Geräte anschließbar! Die Messkabel mit 6 mm Anschluss sind nur an 6 mm Buchsen anschließbar.

a) Kelvin-Messleitungen

Die Kelvinklemmen erleichtern den Anschluss des Messobjektes enorm, da der 4-Leiter-Anschluss mit lediglich 2 Klemmen erreicht wird. Die beiden Backen einer Klemme sind gegeneinander isoliert. Eine Backe führt den Messstrom, die andere Backe übernimmt den Fühlerabgriff.

Die Konstruktion der Kelvinleitungen ist dahingehend optimiert, dass die Messunsicherheit, hervorgerufen durch induktive Verkopplung zwischen den Messstrom führenden Leitungen und den Fühlerleitungen, minimiert wird. Handelsübliche Kelvin-Messleitungen sind deshalb auch bei massiver Ausführung generell nicht einsetzbar!

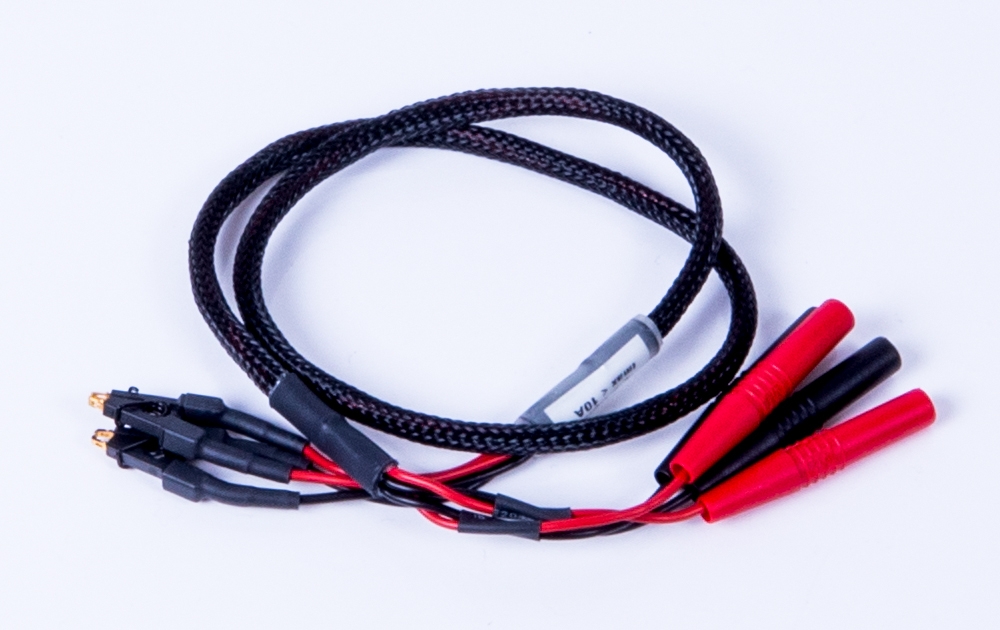

Kelvin-Messleitungen für kleine Messobjekte (KK12-4)

123
  • Länge: ca. 0,75 m
  • Klemmbarer Drahtdurchmesser: 0 bis 10 mm
  • Maximaler Messstrom: 30 A
  • Einsatz bei Induktivitätswerten < 5 µH vermeiden (Messunsicherheit steigt)
  • Anschluss: 4 mm
  • Bestellnummer: KK12-4

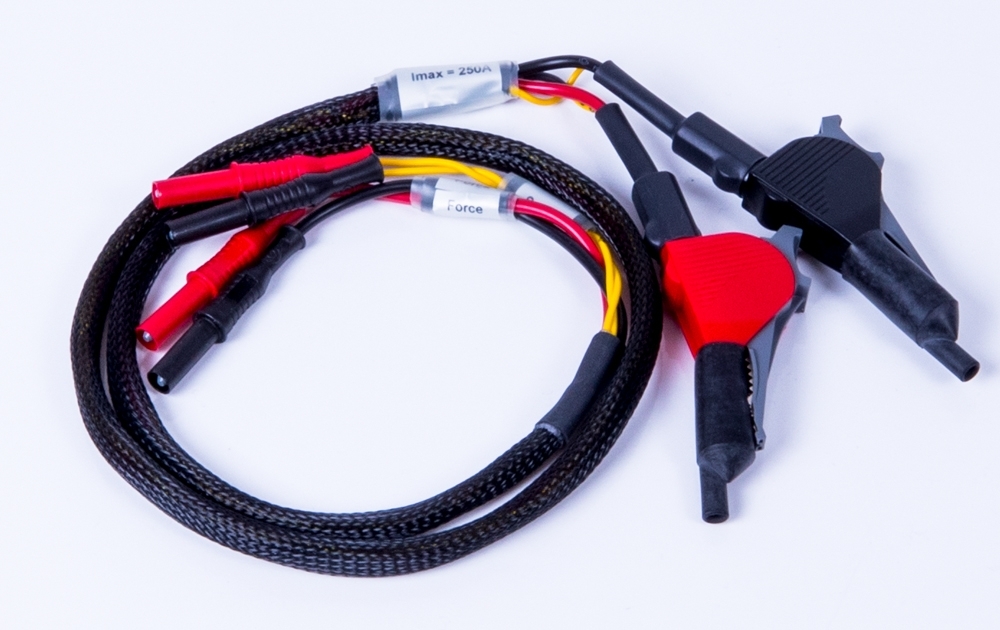

Kelvin-Messleitungen (KK11-4)

123
  • Länge: ca. 1 m
  • Klemmbarer Drahtdurchmesser: ca. 1 bis 25 mm
  • Maximaler Messstrom: bis 250 A
  • Einsatz bei Induktivitätswerten < 10 µH vermeiden (Messunsicherheit steigt)
  • Anschluss: 4 mm
  • Bestellnummer: KK11-4

Kelvin-Messleitungen für mittelgroße Messobjekte (KK12-6)

123
  • Länge: ca. 1,2 m
  • Klemmbarer Drahtdurchmesser: bis 32 mm
  • Maximaler Messstrom: bis 1.500 A
  • Einsatz bei Induktivitätswerten < 30 µH vermeiden (Messunsicherheit steigt)
  • Anschluss: 6 mm
  • Bestellnummer: KK12-6

Kelvin-Messleitungen für große Messobjekte (KK11-6)

123
  • Länge: ca. 1,4 m
  • Klemmbarer Drahtdurchmesser: bis 35 mm
  • Maximaler Messstrom: bis 5.000 A
  • Einsatz bei Induktivitätswerten < 30 µH vermeiden (Messunsicherheit steigt)
  • Anschluss: 6 mm
  • Bestellnummer: KK11-6

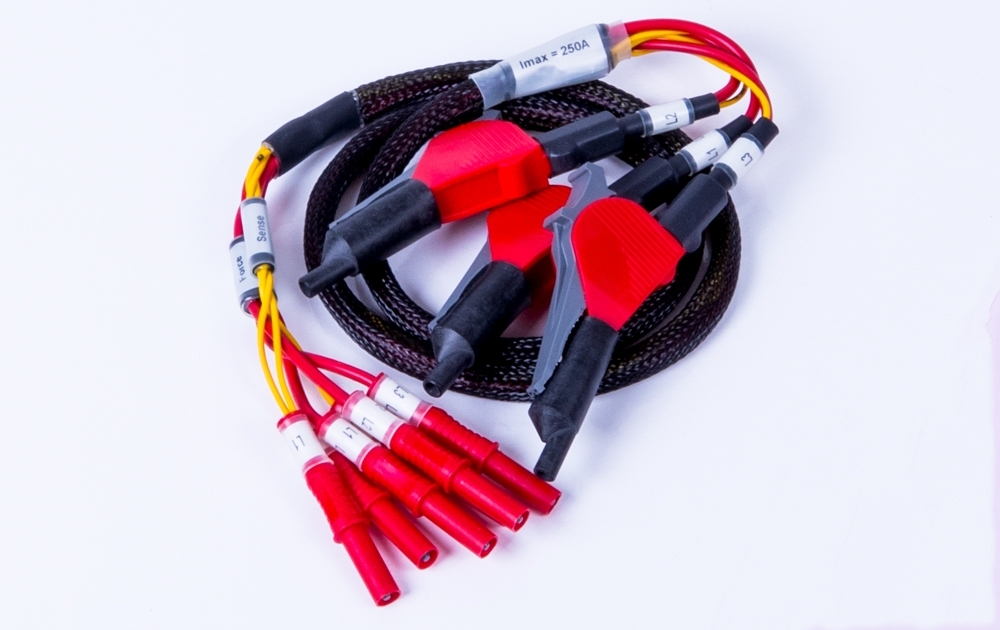

Kelvin-Messleitungen für 3-Phasen Extension Unit (KK31-4)

123
  • Länge: ca. 1 m
  • Klemmbarer Drahtdurchmesser: ca. 1 bis 25 mm
  • Maximaler Messstrom: bis 250 A
  • Einsatz bei Induktivitätswerten < 10 µH vermeiden (Messunsicherheit steigt)
  • Anschluss: 4 mm
  • Bestellnummer: KK31-4

Kelvin-Messleitungen für 3-Phasen Extension Unit für mittelgroße Messobjekte (KK32-6)

123
  • Länge: ca. 1,2 m
  • Klemmbarer Drahtdurchmesser: bis 32 mm
  • Maximaler Messstrom: bis 1.000 A RMS
  • Einsatz bei Induktivitätswerten < 30 µH vermeiden (Messunsicherheit steigt)
  • Anschluss: 6 mm
  • Bestellnummer: KK32-6

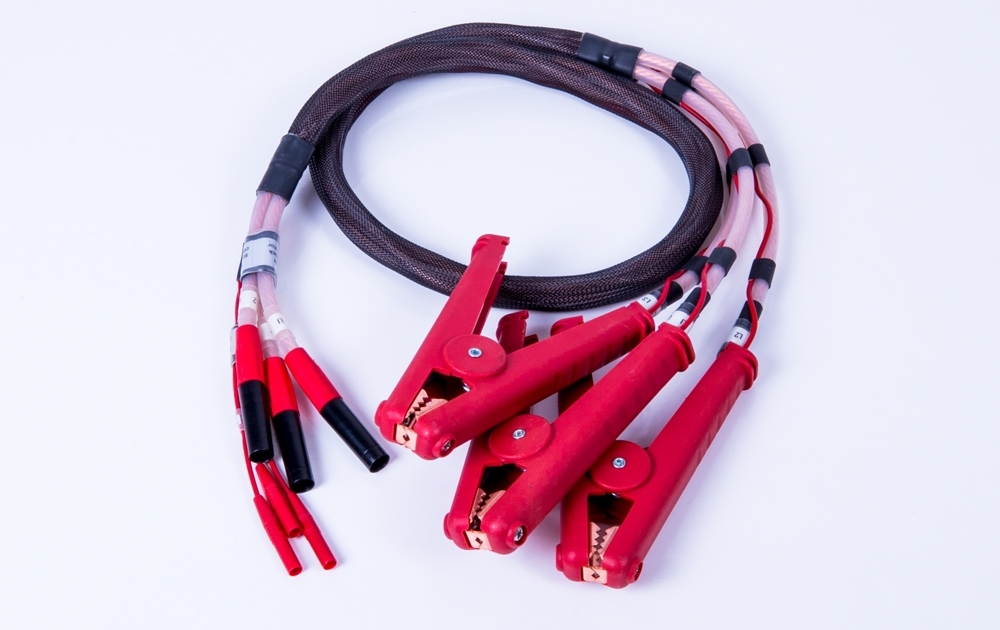

Kelvin-Messleitungen für 3-Phasen Extension Unit für große Messobjekte (KK31-6)

123
  • Länge: ca. 1,4 m
  • Klemmbarer Drahtdurchmesser: bis 35 mm
  • Maximaler Messstrom: bis 5.000 A
  • Einsatz bei Induktivitätswerten < 30 µH vermeiden (Messunsicherheit steigt)
  • Anschluss: 6 mm
  • Bestellnummer: KK31-6

b) Überlange Messkabel

Für Messobjekte, die aufgrund ihrer Größe und ihres Gewichtes nicht unmittelbar neben dem Messgerät platziert werden können, sind überlange Messkabel lieferbar. Diese Messkabelsätze ermöglichen es auch, Prüfobjekte mit weiter auseinanderliegenden Anschlussstellen zu kontaktieren.

Die überlangen Messkabel sollten nur dann eingesetzt werden, wenn es tatsächlich erforderlich ist, da die Messunsicherheit bei sehr kleinen Induktivitätswerten zunehmen könnte.

Messkabelsatz 2m Länge (KL11-4)

123
  • Länge: ca. 2 m
  • Klemmbarer Drahtdurchmesser: bis 20 mm
  • Maximaler Messstrom: bis 1.500 A
  • Einsatz bei Induktivitätswerten < 30 µH vermeiden (Messunsicherheit steigt)
  • Anschluss: 4 mm
  • Bestellnummer: KL11-4

Messkabelsatz 2m Länge (KL11-6)

123
  • Länge: ca. 2 m
  • Klemmbarer Drahtdurchmesser: bis 20 mm
  • Maximaler Messstrom: bis 1.500 A
  • Einsatz bei Induktivitätswerten < 30 µH vermeiden (Messunsicherheit steigt)
  • Anschluss: 6 mm
  • Bestellnummer: KL11-6

DPG20 Messkabelsatz 1,8m Länge (KL11-10)

123
  • Länge: ca. 1,8 m
  • Klemmbarer Drahtdurchmesser: bis 35 mm
  • Maximaler Messstrom: bis 10.000 A
  • Einsatz bei Induktivitätswerten < 30 µH vermeiden (Messunsicherheit steigt)
  • Anschluss: 10 mm (nur für DPG20 geeignet)
  • Bestellnummer: KL11-10

c) Messadapter für niederinduktive und SMD-Bauteile

Die Messung von kleinen Induktivitätswerten ist bei der Power Choke Tester DPG10 Serie durch die parasitären Eigenschaften von Messkabeln auf Werte größer als ca. 1-3µH limitiert.

Deshalb bieten wir für die DPG10 B-Serie spezielle Messadapter für die Messung von niederinduktiven Bauteilen an, welche direkt in die Frontplatte der Geräte eingesteckt werden können. Für jeden Strommessbereich der Geräte gibt es einen eigenen Messadapter. Damit ist es möglich, Induktivitätswerte bis herab zu < 100nH zu messen, wenn die Messparameter optimal gewählt werden.

Die Messadapter sind unabhängig von der Induktivität ideal geeignet für alle SMD-Bauteile, welche direkt auf die Testadapter gelötet werden können. Sie sind jedoch auch für leiterplattenmontierte bedrahtete Bauteile verwendbar.

1234567
  • größter Messbereich: MAB1
  • mittlerer Messbereich: MAB2
  • kleinster Messbereich: MAB3

MAB1 nicht für die bereits eingestellte DPG10 A-Serie geeignet

  • Bestellnummer für ein Set MAB1+MAB2+MAB3: MAB123
  • Bestellnummer für 3 Stk. MAB1: MAB111
  • Bestellnummer für 3 Stk. MAB2: MAB222
  • Bestellnummer für 3 Stk. MAB3: MAB333

d) InterfaceBox für DPG10/20 Geräte

Mit Hilfe unserer neuen InterfaceBox INT1 ist die Induktivitätsmessung in einer vollautomatischen Testlinie möglich, ohne dass eigene Software zur Steuerung des Power Choke Tester DPG10 geschrieben werden muss.
Unsere InterfaceBox INT1 stellt die Schnittstelle zwischen unserer PC-Software und einer vollautomatisierten Testlinie her. 3 universelle Eingänge und 5 universelle Ausgänge ermöglichen die Interaktion mit der PLC der Testlinie. So kann z.B. die PLC der DPG10 Software mitteilen, wenn ein neuer Prüfling kontaktiert wurde und die DPG10 Software kann der PLC mitteilen, dass eine Messung im Gang ist, wenn die Messung fertig ist und ob der Prüfling den Test bestanden hat. So kann der Prüfling dann entsprechend ausgeworfen werden. Auch Warnlampen, Hupen oder Fußschalter können angeschlossen werden.

Download Beschreibung und technische Daten

e) Koffer für Power Choke Tester DPG10

Für den Schutz beim Transport und die geordnete Aufbewahrung der Power Choke Tester DPG10 Serie inkl. Zubehör ist ein robuster Koffer aus Aluminiumprofilen lieferbar. Er ist nicht für das Modell DPG10-4000B/F geeignet.

  • Farbe: Silbergrau
  • Innenmaße: 650 x 410 x 230 mm
  • mit Tragegriff und 8 Stellfüßen
  • 2 Automatikschlösser, 3 Aufstellscharniere, 8 Stahlschutzecken
  • Unterteil mit Hartschaumstoff ausgekleidet, mit 2 Zubehörfächern
  • Oberteil mit Noppenschaum ausgekleidet, Fach für Bedienungsanleitung
  • Bestellnummer: CASE1
